Menampilkan Karakter Pada 7Segmen

1. Hardware [kembali]

2. Rangkaian Simulasi [kembali]

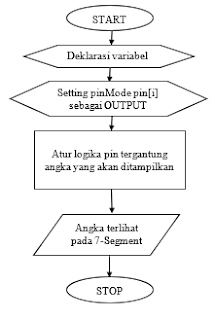

3. Flowchart [kembali]

4. Listing Program [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};  //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup(){

  for (int i = 0; i < 9; i++) //Semua kode dalam fungsi hanya dieksekusi sekali

  {

    pinMode(pin[i], OUTPUT); //Kondisi perulangan dari 0 hingga batas kecil dari 9, diincrement

    }

}

void loop(){ //Semua kode dalam fungsi ini di eksekusi berulang

  digitalWrite(2, HIGH); //Pin 2 Seven Segmenr hidup

  digitalWrite(3, LOW); //Pin 3 Seven Segmenr mati

  digitalWrite(4, LOW); //Pin 4 Seven Segmenr mati

  digitalWrite(5,  LOW); //Pin 5 Seven Segmenr mati

  digitalWrite(6,  LOW); //Pin 6 Seven Segmenr mati

  digitalWrite(7, HIGH); //Pin 7 Seven Segmenr hidup

  digitalWrite(8, HIGH); //Pin 8 Seven Segmenr hidup

  digitalWrite(9, HIGH); //Pin 9 Seven Segmenr hidup

  }

5. Analisa [kembali]

Percobaan 2

1. Apakah terjadi perubahan program jika kita menggunakan 7segment C.Anoda / C.Katoda

2. Apa pengaruh jika tipe data byte diganti menjadi integer

Jawab:

1.  dari 7 segmen yg digunakan berbeda pasti prinsip komponen berbeda.Pada percobaan digunakan seven segment jenis Common  Katoda, Common katoda adalah  deretan LED yang disusun dengan menggunakan katoda bersama. Untuk menyalakannya dibutuhkan saklar yang menghubungkan kaki LED dengan VCC atau sumber tegangan. Common katoda disebut juga Active High. Pada Common Katoda saat pin diberi HIGH maka LED akan hidup. Jika user ingin menampilkan angka 7,maka segmen a,b,c  harus bernilai high dan segmen lainnya bernilai low.

2. jika di ganti maka tidak akan berpengaruh baik saat compile program maupun saat di running hasilnya tetap sama, tipe data integer untuk menampung bilangan bulat, tipe data integer berkisar (-215) hingga (215) yang membutuhkan 2byte memori,sedangkan byte sendiri adalah memiliki 8 bit data (0-255),serta tidak memiliki nilai negative,sehinnga saat diganti hasil outputya tidak berubah,sebab pin yang di deklarasikan pada program termasuk bilangan bulat serta tidak memiliki nilai negative.
