1. Thermocouple [kembali]
Bentuk Rangkaian :
Prinsip Kerja :
Suhu diukur oleh thermocouple, perbedaan jenis metal pada thermocouple menimbulkan adanya beda potensial pada ujung thermocouple. ujung negatif thermocouple dihubungkan ke pin negatif op-amp, ujung positif thermocouple dihubungkan dengan pin positif op-amp. Tegangan dari thermocouple di inputkan ke op-amp dengan penguatan 10 kali penguatan. Output op-amp berupa tegangan yang sudah mengalami penguatan yang diukur oleh voltmeter.semakin tinggi suhu yang diukur thermocouple maka semakin besar pula tegangannya. Begitu pula sebaliknya, semakin rendah suhu yang diukur thermocouple maka semakin rendah tegangan yang terukur.
2. Ultrasonic [kembali]
Bentuk Rangkaian :
Prinsip Kerja :
Rangkaian sensor ultrasonik tersebut terdiri dari dua unit, yaitu Trigger dan Echo.
Pada bagian Trigger, digunakan IC NE555 untuk memicu sinyal ultrasonik. Mulanya, tegangan pada baterai akan mengalir menuju button dimana button tersebut dijadikan sebagai objek yang akan melewati sensor ultrasonik. Ketika ada objek (button ditekan), arus akan mengalir menuju IC NE555 yang kemudian memicu timbulnya sinyal ultrasonik. Kemudian, arus menuju unit Trigger untuk memancarkan sinyal ultrasonik.
Selanjutnya, pada bagian Echo akan menangkap adanya sinyal pantulan dan arus mengalir ke relay, sehingga led akan berkedip-kedip yang menandakan adanya objek yang melewati atau mendekat ke arah sensor. Jika tidak ada objek yang terdeteksi, led akan hidup secara normal.
3. Infrared [kembali]
Bentuk Rangkain :
Aplikasi sensor Infrared sebagai pendeteksi orang yang datang
Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor Infrared, saat sensor infrared terhalang atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai ke buzzer sehingga buzzer berbunyi, dari buzzer arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor Infrared, saat sensor infrared terhalang atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai ke buzzer sehingga buzzer berbunyi, dari buzzer arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
4. Gas [kembali]
Bentuk Rangkaian :

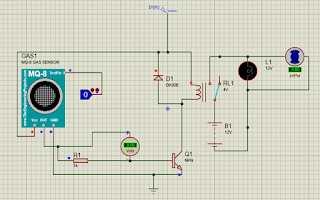

Rangkaian pendeteksi kebocoran gas LPG
Saat LPG terdeteksi
Saat LPG tidak terdeteksi
Prinsip Kerja :
Tegangan dari Vcc (5V) akan dialirkan menuju kaki input MQ-8, diode D1 dan relay. Tegangan menuju diode tidak akan diteruskan karena diode terhubung secara reverse bias. Diode berfungsi agar switching pada relay menjadi lebih cepat karena diode akan mebantu mengeluarkan tegangan yang tersisa pada relay saat pergantian dari on ke off.
Saat MQ-8 mendeteksi adanya LPG maka dari kaki outputnya akan dialirkan tegangan sebesar 5V. Tegangan ini diteruskan menuju resistor lalu kaki basis transistor Q1 , karena tegangan VBE lebih dari 0.7V maka Q1 aktif dan relay aktif karena tegangan dari Vcc akan dialirkan menuju relay lalu Q1 menuju ground. Saat relay aktif maka lampu dan fan-DC akan menyala karena terhubung dengan sumber tegangan.
Saat MQ-8 tidak mendeteksi adanya LPG maka tidak ada tegangan yang dialirkan dari kaki outputnya sehingga Q1 tidak aktif dan relay tidak aktif karena tegangan dari Vcc tidak dapat diteruskan relay menuju ground.Saat relay tidak aktif maka lampu dan fan-DC tidak menyala karena tidak terhubung ke sumber tegangan.
5. Sensor/transduser lain (Sensor sentuh) [kembali]
Bentuk Rangkaian :
Ketika tidak ada rangsangan (sensor off)
Ketika ada rangsangan (sensor on)
Prinsip Kerja :
Ketika sensor off (tidak ada sentuhan) maka tidak ada arus yang mengalir ke kaki base Q1, sehingga Q1 off. Maka arus Dc daru sumber hanya akan mengalir ke U1, RV1.
Arus yang mengalir ke IC NE555 akan masuk ke kaki 8 IC menuju ground. Arus yang masuk ke RV1 akan diteruskan menuju kaki 7 IC kemudian ke ground, sehungga tidak ada arus yang mengalir ke kaki base Q2 dan Q2 off, sehingga relay tidak bekerja dan LED off.
Ketika ada sentuhan, maka akan ada tegangan yang masuk ke base Q1 mengakibatkan arus DC yang masuk akan mengalir ke R1 kemudia ke kaki emiter Q1 sehingga Q1 on. Arus yang masuk pada kaki 8 U1 akan diteruskan ke kaki base Q2. Dan juga arus sumber juga akan masuk ke relay sehingga relay aktif dan arus diteruskan ke kaki emiter Q2 sehingga Q2 on.
Ketika relay aktif dan Q2 aktif maka akan ada arus yang mengalir menuju R2 dan LED sehingga LED aktif.
Fungsi RV1 dan C2 pada rangkaian tersebut adalah untuk mengatur sensitivitas pada sensor.
