2. Hardware [Kembali]
3. Video Praktikum [Kembali]
4. Analisa [Kembali]
- Jelaskan Prinsip kerja Rangkaian Percobaan.
- Bagaimana Rangkaian bisa menghitung atau Mengcounter.
- Apa Pengaruh Jumlah Flip flop terhadap Jumlah angka counter
- Rangkaian percobaan menggunakan J-K flip flop untuk Asynchronous
Counter 4 bit, yang menggunakan prinsip register, dimana data output
akan di geser saat ada input berikutnya.Input clock sebagai peng-aktif
counter, output LED yang menyala akan bergeser tergantung dari kondisi
logika input clock.

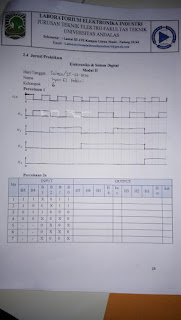

Pada jurnal dapat dilihat, sinyal output H0 akan rising saat sinyal CLK falling, sinyal output H1 akan rising saat sinyal H0 falling, sinyal output H2 akan rising saat sinyal H1 falling, dan sinyal output H3 akan rising saat sinyal H2 falling. (Dapat dilihat pergeseran sinyal pulsanya). - Pada rangkaian diatas , input 1J dan 1K dari seluruh flip-flop
dihubungkan dengan supply 5V sehingga flip flop dalam keadaan berlogika
1. Sebelum pulsa pertama yang akan dihitung masuk ke input, maka seluruh
output counter H0,H1,H2 dan H3 dibuat 0 terlebih dahulu dengan jalan
membuat clear dalam keadaan 0 walaupun sesaat.Pada saat pulsa pertama
bergerak dari 1 ke 0, maka output flip-flop A akan berubah dari 0 ke 1,
Ouput B akan tetap karena sinyal yang masuk pada input clock berubah
dari 0 ke 1. Flip ke C dan D juga tidak mengalami perubahan karena belum
ada perubahan pada input clocknya.
Jadi dapat disimpulakan bahwa sesudah pulsa pertama datang keadaan ouput flip flop H3,H2,H1 dan H0 adalah 0001. Selanjutnya apabila pulsa kedua bergerak dari 1 ke 0, output flip-flop A akan kembali menjadi 0, akibatnya terjadi perubahan juga pada input clock flip-flop B (dari 1 ke 0) sehingga ouput flip-flop B menjadi 1. Sedangkan flip flop C dan D outputnya belum mengalami perubahan karena pulsa input clocknya belum mengalami perubahan dari 1 ke 0. jadi sekarang output rangkaian counter ini adalah 0010.
Begitulah seterusnya sampai pulsa ke 15 datang. Keempat output rangkaian counter akan bernilai 1111. Begitu masuk pulsa ke 16 (perubahan dari 1 ke 0) datang maka output dari masing-masing flip-flop akan berubah menjadi 0000 (seperti keadaan awal). - Pada rangkaian diatas dapat dilihat bahwa flip flopnya berjumlah 4
buah dengan masing masing flip flop mengeluarkan output sebanyak satu
bit data,yang mana keseluruhan dari rangkaian ini jika dijumlahkan
menjadi 4 bit
data atau akan melakukan counter/pencacahan dari 0 hingga 15(sebanyak 16
angka ) dalam
bilangan de.Jika jumlah flip flopnya ditambah satu,maka keseluruhan
keluaran rangkaian akan menjadi 5 bit data atau akan melakukan counter
dari 0 hingga 31(sebanyak 32 angka ) . Begitu pula Sebaliknya jika
jumlah flip flopnya dikurangi satu, maka keseluruhan keluaran menjadi 3
bit data atau akan melakukan counter dari 0 hingga 7(sebanyak 8 angka)
dalam bilangan desimal.
Jadi,pengaruh jumlah flip flop akan mempengaruhi jumlah bit data yang bisa dicounter/dicacah.
