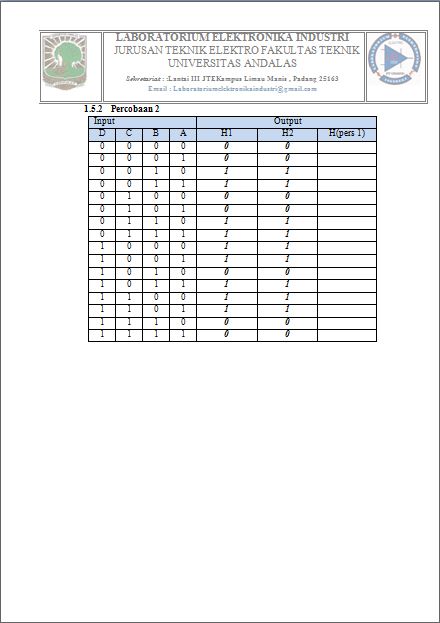

1. Jurnal [Kembali]
2. Hardware [Kembali]
3. Video Praktikum [Kembali]
4. Analisa [Kembali]
1. Apakah output 1 dan output 2 hasilnya sama? kalau iya kenapa ? kalau tidak kenapa?
Sama, karena input dari gerbang XOR sama, yang membedakan kedua rangkaian itu terletak pada input gerbang AND dimana satu menggunakan input D dan satu lagi input B, dan input B dan input D merupakan input dari gerbang XOR. Jadi bagaimana pun salah satu dari dua input XOR di hubungkan juga ke gerbang OR maka hasilnya akan sama.
2. Pengaruh input terhadap output dan gabungan gerbang logika
Pengaruh input dan outputnya bergantung kepada gerbang yang dilewatinya. Pada gerbang OR, kedua input di dapat dari output dari gerbang XOR dan gerbang AND, jadi output gerbang OR di kendalikan oleh output dari gerbang XOR dan gerbang AND. Input B dan D melewati gerbang XOR. dan input A, C, B/D melewati gerbang AND. Sebelum melewati gerbang AND, pada input C akan melewati gerbang NOT terlebih dahulu, dan output dari gerbang NOT diteruskan ke gerbang AND
File HTML : Download
Video Praktikum : Download
Rangkaian Simulasi : Download
